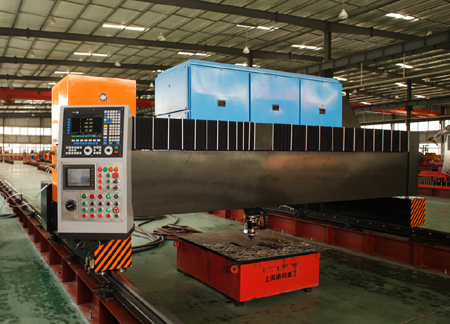

CNCJGⅠ型系列数控门式激光切割机
1、设备综述 :
CNCJGⅠ型系列数控激光切割机是我公司设计制造的,采用CO2激光器机载式结构的大幅面激光切割机,加工板材尺寸范围;宽度为3000-5000毫米;长度可根据用户要求可达数十米。机床具有足够的刚度、良好的可靠性和高效率的切割性能。机床整体布局紧凑、合理,适用于大型板材的切割,能广泛应用在各工业领域。
2、主要特点
2.1、龙门架式结构,龙门架通过纵向导轨由精密齿轮齿条传动进行运动,同时切割头在横梁上沿精密直线导轨,通过精密齿轮齿条传动进行横向运动。
2.2、整个机架与横梁均经热处理消除应力,并经过精密机加工,确保整机长期稳定的精密度。
2.3、激光器驮载在机器横梁上随龙门架一起移动,消除了飞行光路对激光功率的影响。以致能突破传统的飞行光路激光切割机的切割范围尺寸的局限。
2.4、切割工作台与主机分离,不会由于工作台切割热变形,影响机床的精度。并可根据切割台规格配置不同形式的除尘系统。
2.5、可通过数控系统控制辅助气体的压力、流量等,大大地提高了加工效率。
2.6、配置智能化编程软件,具有共边切割、优化套排料、高效穿孔、尖角处理等功能。
2.7、可根据用户需求,选配交换式工作台,可伸缩的夹钳及板材定位装置等,以大大提高工作效率。
3、设备主要配置:
1)、控制器:欧洲品牌FAGOR数控及数字伺服驱动系统。
2)、切割头:美国进口非接触电容式切割头;
3)、轴承、电器元件;气动元件、减速器、直线导轨均采用国外进口元件;
4)、激光发生器:可选进口或国产激光器;
4)、外光路导光系统:采用美国进口光学元器件(包括镜座、聚焦镜、反射镜、圆偏振镜等);
5)、制冷机组:进口散件组装;
6)、自动编程套料软件;
7)、其他辅助功能及配置:集中自动润滑装置、抗干扰防护、去离子装置。
4、主要参数:
序 号 |
项目名称 |
参 数mm |
1 |
横向跨距 |
3m/3.5m/4m/4.5m/5m/5.5m/6m |
2 |
横向有效行程(Y轴) |
2m/2.5m/3m/3.5m/4m/4.5m/5m |
3 |
纵向导轨长度 |
6m-50m(根据用户需求) |
4 |
纵向有效行程(x轴) |
4m-48m |
5 |
切割头升降行程(z轴) |
150mm |
6 |
切割头最高行走速度 |
25m/min |
7 |
机器定位精度 |
±0.05mm |
8 |
激光器功率范围 |
1500-4000W |
9 |
电源 |
3相380V 50HZ |
CO2激光器功率与切割厚度(参考)
激光器功率 |
切割碳钢厚度 |
切割不锈钢厚度 |
切割铝板厚度 |
1500W |
12mm |
4mm |
3mm |
2500w |
16mm |
8mm |
6mm |
3000W |
18mm |
9mm |
7mm |
4000W |
20mm |
10mm |
8mm |
5000W |
25mm |
12mm |
10mm |
YLS光纤激光器功率与切割厚度(参考)
激光器功率 |
切割碳钢厚度 |
切割不锈钢厚度 |
切割铝厚度 |
500W |
6mm |
2mm |
2 mm |
1000W |
12mm |
4mm |
4 mm |
1500W |
15 mm |
8 mm |
6 mm |
2000w |
20mm |
12mm |
8 mm | |
